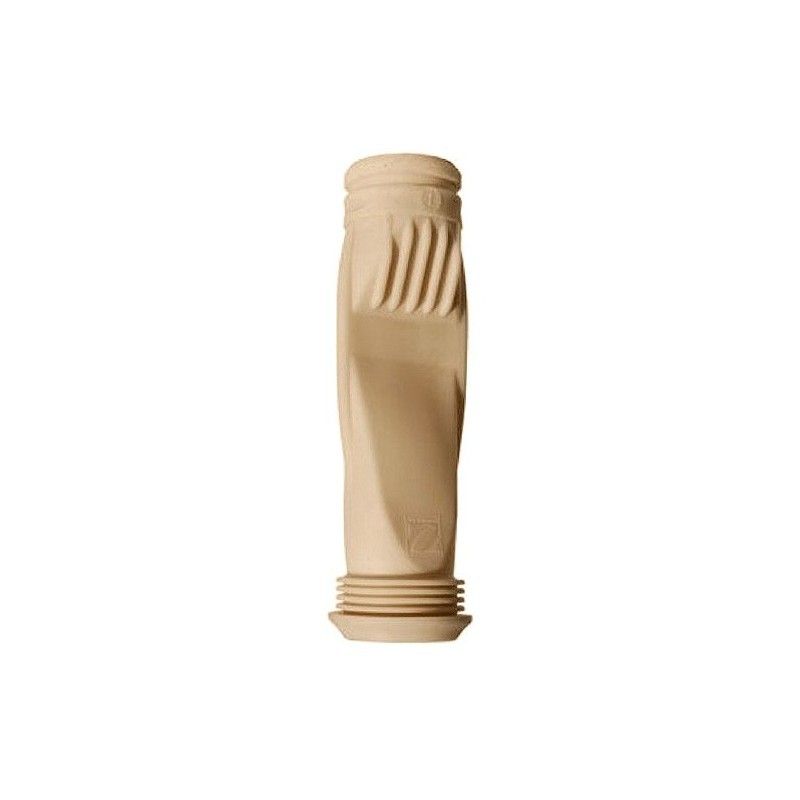

Diafragma Barracuda Manta Clasic W81701P Zodiac W81701P

Recambio original de diafragma para limpiafondos Zodiac Manta II.

También compatible con los modelos de limpiafondos Zodiac Zoom, Maliblue y Topaze.

En el manual de tu Zodiac Manta II se detallan los pasos necesarios para sustituir el diafragma:

Extracción del diafragma:

• Sujeta el cuerpo del Manta II y desencaja el cassette del cuerpo. Saca el cassette del cuerpo del Manta II.
• Sujeta el tubo exterior con una mano y desenrosca totalmente el cassette.
• Sujeta el diafragma y extráelo del cassette.
• Saca el diafragma del tubo interior sin quitar el anillo de sujeción en el diafragma.
• Regulación del diafragma específico del Manta II:
• Si la abertura de la ranura del diafragma es demasiado grande (más de 4 mm), sin que a pesar de ello el diafragma esté deteriorado o roto, puedes solucionarlo dejando salir del cassette una nervadura del diafragma. Esto puede eliminar problemas de eficacia: atascos del limpiafondos, problemas de cobertura de limpieza, etc.

Nuevo montaje del diafragma:

• Fija el diafragma al tubo de extensión interior. Si se trata de un nuevo diafragma, no olvides volver a colocar el anillo.
• Desliza la parte superior del tubo de extensión interior (extremo opuesto al diafragma) en la parte inferior del cassette. El diafragma debe encajarse perfectamente en la parte inferior del cassette.
• Vuelve a roscar la parte inferior del cassette al tubo de extensión exterior del limpiafondos, sin apretar en exceso.
• Vuelve a insertar el cassette en el cuerpo y vuelve a roscar el conjunto tubo de extensión exterior / cassette, hasta que quede bien encajado.
